产品特性
工作电压范围 8V-24V
工作功率 25 W 电流1.1A
工作温度范围 -40-85度
适用于有霍尔 正反转转向控制
转速反馈 1FG/3FG
缓启动速度调节 转向软换向控制
转速信号输出 缓启动功能
过载保护 转速调节（0.03VDD～VDD 线性调节）
限流驱动 堵转保护
可PWM控制 可模拟电压 可脉冲 PWM(20KHZ-25KHZ)
SOP 无铅封装

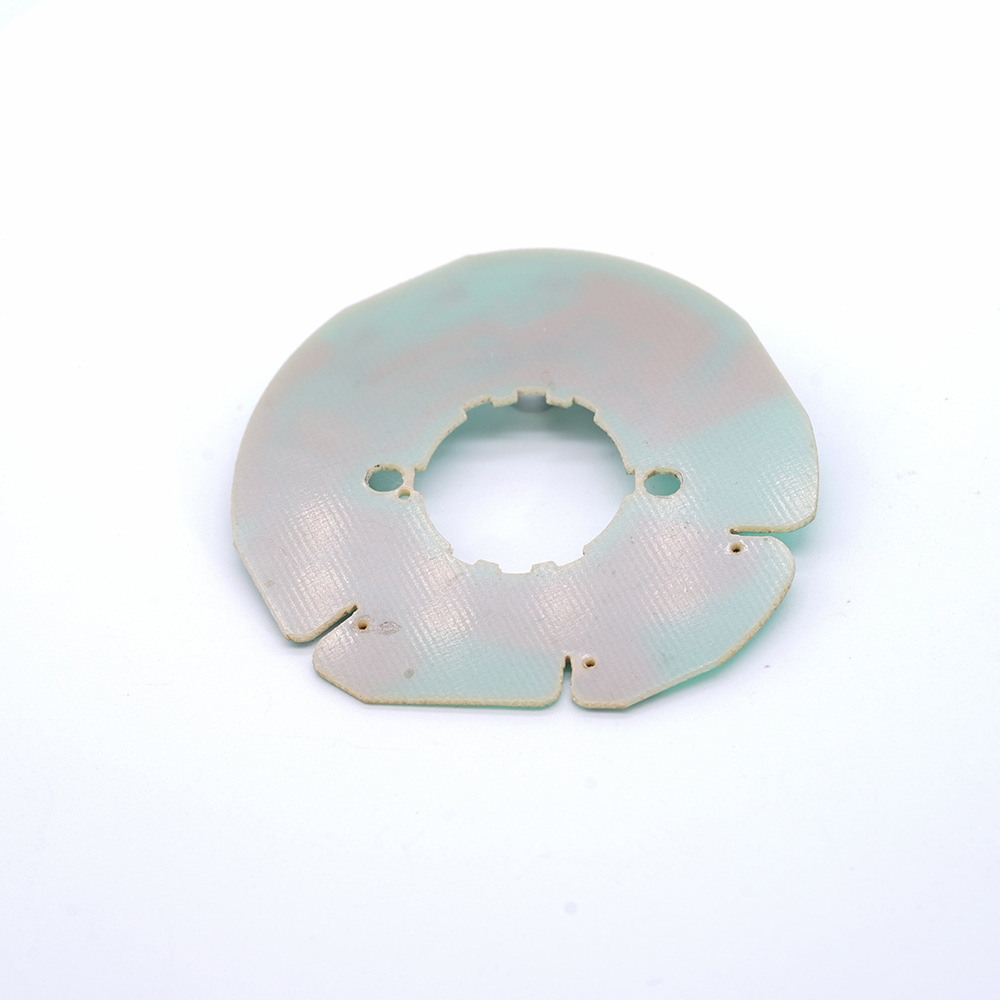

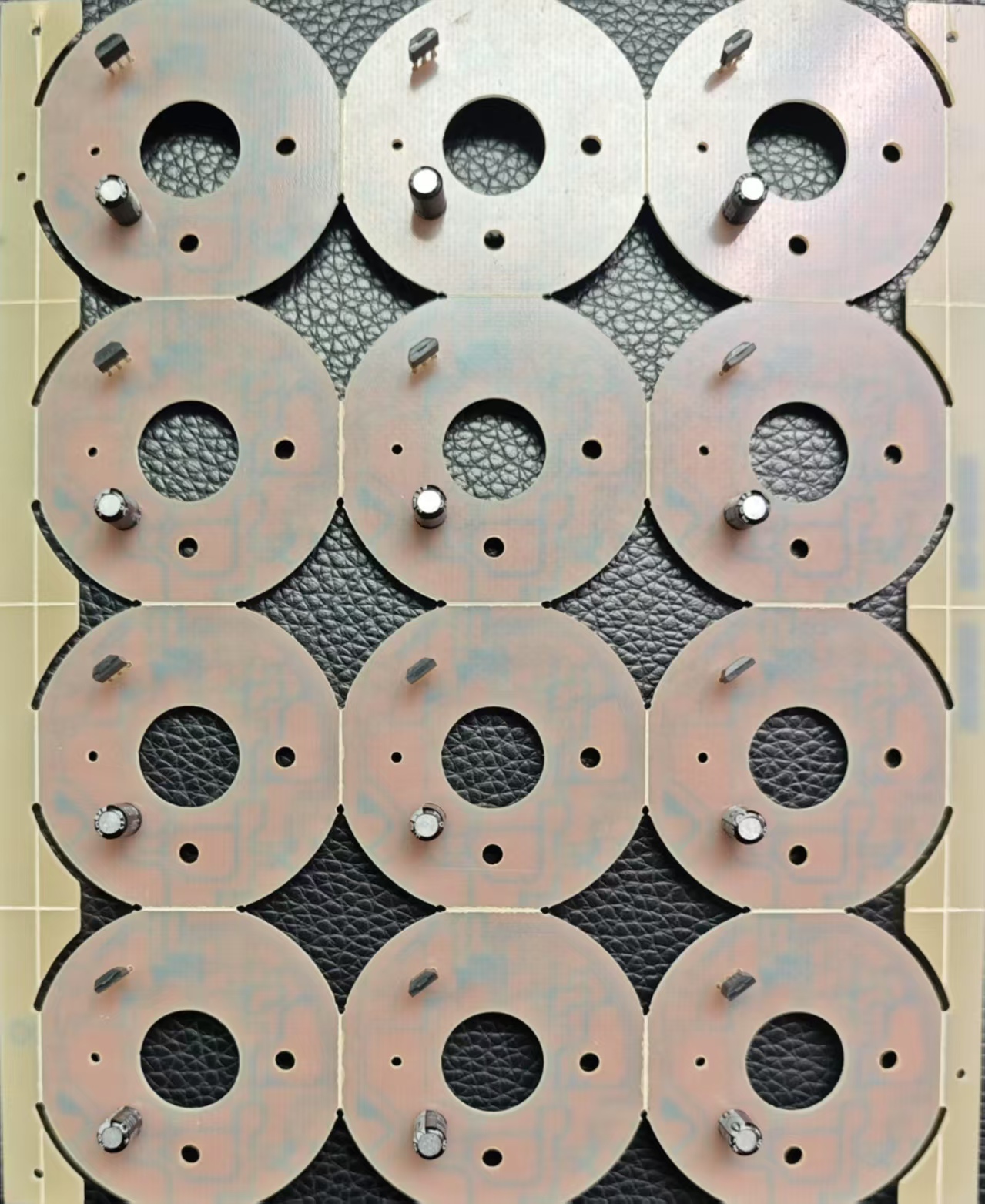

| 产品规格 | 通用无刷电机驱动控制板 |
| 应用范围 | 筋膜枪，按摩器，电吹风，电风扇，工控电机，扫地机器人，智能玩具，家用电器电机 |
| 外观尺寸 | |
| 设计孔径 | 16-25mm |
| 适配电机 | 35-55电机 |
| 电气工况 | |
| 工作电压 | 低压版 7.4-12.0V 伏特 高压版 12-24V 伏特 |
| 工作电流 | 常规 7.0-8.0A 安培 强磁 10-12A 安培 |
| 空载电流 | 0.2-0.4A 安培(带电机) |
| 待机功耗 | 5-8uAh 毫安时 |
| 设计转速 | 3200-3800RPM 以实际装配情况为准 |
| 接线要求(从左往右) | |
| PWM | 控制转速信号 电压5V，频率范围20KHZ-25KHZ |
| GND | 电源负极 |
| FR | 正反转控制 上拉5V 或者悬空，为正转；拉地，为反转 |
| FG | 转速信号输出 假设电机为5 对极，输出的信号5个脉冲为一圈 |
| VCC | 电源正极 |
| UVW | 电机的三相线 |
| 品牌： | CKWX创科维信 | 货号： | NA | 型号： | 通用无刷 |
| 基材： | 铜 | 绝缘材： | 有机树脂 | 绝缘层厚度： | 常规板 |
| 阻燃： | VO板 | 加工工艺： | 电解箔 | 增强材： | 合成纤维基 |
| 绝缘树脂： | 环氧树脂（EP) | 产品性质： | 热销 | 营销方式： | 厂家直销 |
